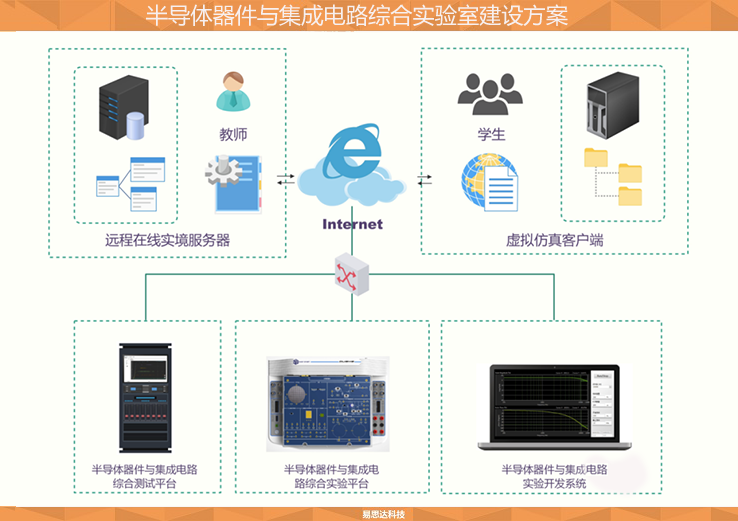

一、系統架構
二、方案簡介
基于數字源表、信號發生器、示波器、LCR表、臺式萬用表等高精度測試儀器儀表構建智能化測試平臺，搭配綜合實驗平臺和實驗管理系統，采用通用主機平臺+可更換實驗?zāi)K的方式設計和完成實驗，方案主要包括可定制的高靈活性的軟件平臺+通用儀表+綜合實驗平臺和管理系統。
三、方案示例
1、半導體器件C-V特性測試
交流C-V測試可以揭示材料的氧化層厚度，晶圓工藝的界面陷阱密度，摻雜濃度，摻雜分布以及載流子壽命等，通常使用交流C-V測試方式來評估新工藝，材料，器件以及電路的質量和可靠性等。本實驗通過Silvaco軟件來模擬MOS場效應管的工藝及器件，分析器件的CV特性。
2、三極管的輸出特性仿真實驗
三極管的輸出特性是指當基極電流Ib一定時，集電極電流Ic與集-射極電壓Uce之間的關系曲線。在不同的Ib下，可得出不同的曲線。本實驗通過Silvaco仿真軟件來進行三極管器件仿真，分析不同工藝對三極管的輸出特性的影響。
3、四探針法測量半導體電阻率測試
電阻率是決定半導體材料電學特性的重要參數，為了表征工藝質量以及材料的摻雜情況，需要測試材料的電阻率。半導體材料電阻率測試方法有很多種，其中四探針法具有設備簡單、操作方便、測量精度高以及對樣品形 狀無嚴格要求的特點。因此，目前檢測半導體材料電阻率，尤其對于薄膜樣品來說，四探針是最常用的方法。
4、二極管的伏安特性測量
二極管伏安的正向特性，理想的二極管，正向電流和電壓成指數關系。但是實際的二極管，加正向電壓的時候，需要克服PN結內電壓，所以電壓要大于內電壓時，才會出現電流。
二極管伏安的反向特性，理想的二極管，不論反向電壓多大，反向都無電流。實際的二極管，反向截止時，也是有電流的，這個電流叫做反向飽和電流。在電壓沒有達到反向擊穿電壓時，二極管的電流一直等于反向飽和電流，但是當電壓大到一定程度，二極管被反向擊穿，電流急劇增大。反向擊穿分齊納擊穿和雪崩擊穿兩種。有的二極管擊穿后撤去反向電壓，還能恢復原狀態，比如穩壓二極管就是工作在反向擊穿區的，有的反向擊穿就直接燒壞了。
5、光電器件的LIV特性測試
LIV 即光電特性，是驗證激光二極管、探測器性能的普遍的方法。在晶圓、切割、管芯、封裝后老化測試過程中，為降低生產成本同時增加產品吞吐量，快速可靠的 LIV測試 系統對制造光電器件的工廠是很重要的。
6、半導體器件I-V特性測試
半導體分立器件是組成集成電路的基礎，包含大量的雙端口或三端口器件，如二極管，晶體管，場效應管等。 直流I-V測試是表征微電子器件工藝及材料特性的基礎，通常使用I-V特性分析或I-V曲線來決定器件的基本參數。
分立器件I-V特性測試的主要目的是通過實驗幫助工程師提取半導體器件的基本I-V特性參數，并在整個工藝流程結束后評估器件的優劣。在半導體制程的多個階段都有應用，如金屬互連，鍍層階段，芯片封裝后的測試等。
7、太陽能電池的特性表征測試
對太陽能電池進行電流-電壓(I-V)特性分析對推導有關其性能的重要參數至關重要，包括最大電流(Imax)和電壓 (Vmax)、開路電壓(Voc)、短路電流(Isc)以及效率(η)。
四、方案特點
1、集成度高：SITP半導體與集成電路測試實驗平臺集成了數字源表、信號發生器、示波器、LCR表、臺式萬用表等高精度測量儀表，可以完全滿足半導體器件、模擬集成電路、數字集成電路的功能、性能測試。
2、測量精度高：SITP半導體與集成電路測試實驗平臺內置了高精度測量儀表，如：電壓精度可到30uV，電流精度可到10pA，信號源精度可到1μHz，可以對半導體器件、模擬芯片、數字芯片的性能進行精確測量。
3、覆蓋內容多：可覆蓋半導體制造工藝、半導體材料、半導體分立器件（如二極管、三極管、場效應管、激光器、硅光電池）、集成電路（如數字邏輯芯片、存儲器芯片、電源芯片、運放芯片、AD芯片、DA芯片、MCU芯片、FPGA芯片）的各種實驗測量環境。
4、智能化管理：不僅僅是將儀器儀表做簡單集成，而是通過LAN、LXI等接口，將各種儀表進行智能化管理，既可以本地控制儀表，自動讀取測量數據，還可以進行遠程控制，實現自動測量、自動記錄、自動上傳，可為學生進行自動化測試實驗、遠程實境實驗提供功能強大的測試平臺。
