1.產品介紹

硬件平臺具備FPGA（EP4CGX75）、DSP（TMS320VC5416）、ARM等實時處理器，能直接處理數字信號，也能將模擬信號、射頻信號、光信號轉換成數字信號進行實時處理，射頻頻率范圍70MHz~6GHz，最大信號帶寬56MHz，支持2×2MI MO，還能將這些信號通過千兆網口送到PC機以及通信技術虛擬仿真與在線實境實驗系統進行處理。

PC機中的集成開發軟件提供匹配《通信原理》、《移動通信》、《數字信號處理》、《光纖通信》、《隨機信號分析》《軟件無線電技術》等六門課程的課程實驗。綜合設計案例提供無線通信系統、通信信號處理、移動通信協議等多個方向的綜合設計案例，支持C、MATLAB、 LabView等編程語言/開發環境，能實現多個功能完備的移動通信和無線通信系統，以滿足課程設計、綜合設計、畢業設計等綜合實踐環節的教學。

2.產品特點

3.產品組成

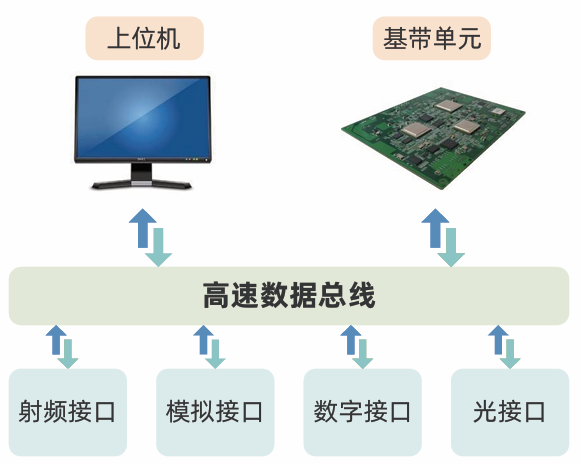

XSRP軟件無線電創新平臺硬件由高速數據總線、基帶單元和射頻接口、模擬接口、數字接口與光接口等部分組成。

基帶單元主芯片為FPGA（EP4CGX75）、DSP（TMS320VC5416）、ARM等實時處理器，完成對基帶信號進行邏輯及應 用的實時處理。

射頻接口主芯片為AD9361，主要完成射頻前端放大、濾波等處理，并完成射頻信號與零中頻數字信號之間的轉換。

模擬接口完成數模/模數轉換，實現與模擬信號的對接；數字接口可直接與數字信號對接；光接口完成光電/電光轉換，實現與光信號的對接。

高速數據總線連接射頻等接口、基帶與千兆網口，使射頻/模擬/數字/光信號能在基帶單元實時處理；還能將這些信號 通過千兆網口送到PC機進行高速信號分析、算法仿真與功能實現。

4.產品功能

XSRP軟件無線電創新平臺支持《通信原理》、《移動通信》、《光纖通信》、《隨機信號分析》、《軟件無線電技術》等課程實驗及相關方向課程設計、綜合設計、畢業設計等綜合實踐環節的教學。

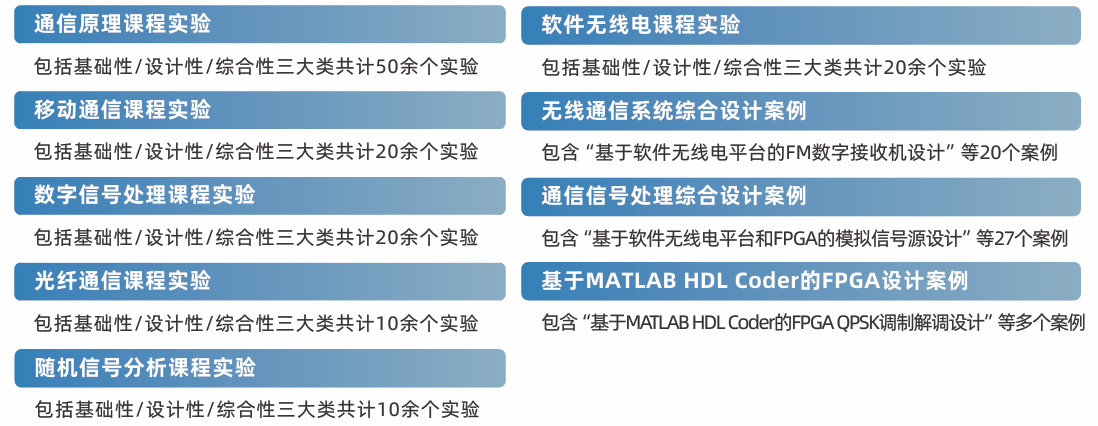

提供的主要資源包括：
