ES2103 光纖通信技術實驗開發平臺

所屬分類：通信技術

光纖通信技術實驗開發平臺由光纖通信模塊與FPGA信號處理模塊組成

產品咨詢

聯系我們

首頁

產品詳情

1.產品介紹

光纖通信技術實驗開發平臺由光纖通信模塊與FPGA信號處理模塊組成，光纖通信模塊具備激光器電光轉換、發射端無光告警、過功率告警、自動功率控制、光探測器光電轉換、接收端無光告警、數字判決、眼圖觀察等功能；FPGA信號處理模塊以FPGA芯片為核心，對光纖通信模塊轉換后的電信號進行位同步信號提取、加解擾、碼型變換等處理，完成模擬信號、數字信號、語音信號的光纖傳輸，以支持《光纖通信》的課程實驗和課程設計。

FPGA信號處理模塊還可以單獨完成《數字電子技術基礎》、《EDA技術》、《FPGA原理及應用》、《Verilog數字系統設計》等課程實驗與課程設計，以及《電子技術綜合設計》等綜合設計。

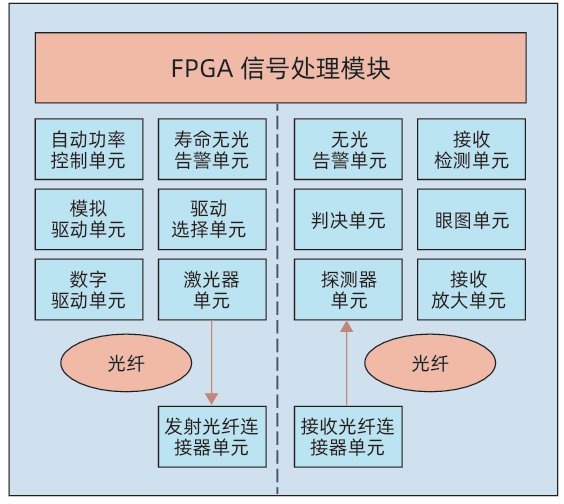

2.產品組成

光纖通信技術實驗開發平臺FPGA信號處理模塊、光纖發射和光纖接收三大部分組成。FPGA信號處理模塊進行信源編碼、信道編碼、組幀、并串轉換，送入驅動單元，最后經激光器進行電光轉換，通過光纖傳輸。接收端先由探測器進行光電轉換，通過放大電路、數字判決，將數字信號送入 FPGA信號處理模塊，F(xiàn)PGA信號處理模塊再經過位同步、幀同步提取、串并轉換以及信道譯碼、信源譯碼，還原為發射端數據。

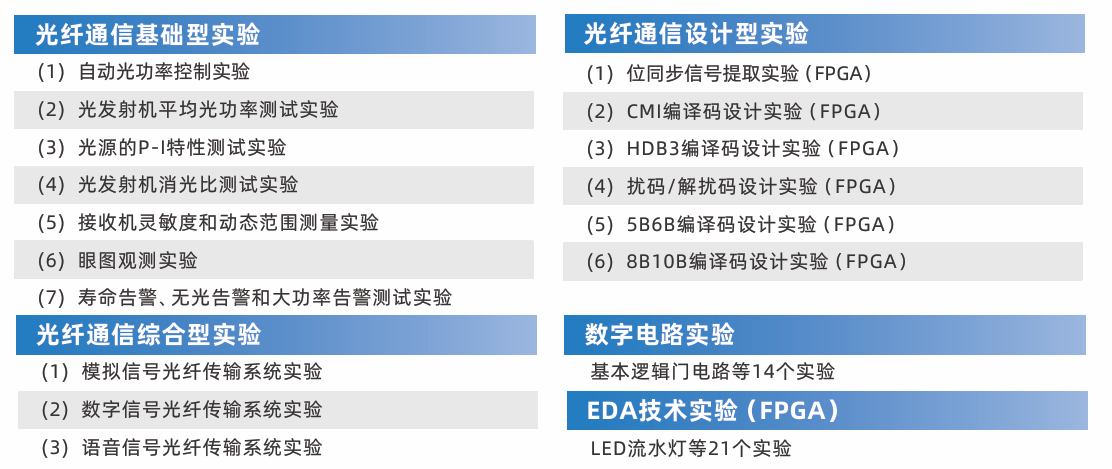

3.產品功能

關鍵詞：ES2103 光纖通信技術實驗開發平臺
