ES2721 TSRP軟件無線電創新平臺

TSRP軟件無線電創新平臺基于軟件定義無線電的先進理念，由高性能的硬件平臺、集成開發軟件、綜合設計案例等部分組成，通過算法、軟件在開放的高性能硬件平臺上實現多種無線通信系統。

產品咨詢

聯系我們

首頁

產品詳情

1.產品介紹

硬件平臺射頻頻率范圍300MHz~6GHz，最大信號帶寬100MHz，支持多通道MIMO，支持頻分雙工和時分雙工兩種工作模式，滿足5G 空中接口NF1的指標要求；具備高性能FPGA（XC7K160T）、ARM等實時處理器，能將射頻信號、模擬信號 轉換成數字信號進行實時處理，還能將這些信號通過千兆網口送到PC機進行高速信號分析、算法仿真與功能實現。

PC機中的集成開發軟件提供匹配《通信原理》、《移動通信》、《隨機信號分析》《軟件無線電技術》等多門課程的課程實驗。

綜合設計案例提供無線通信系統、通信信號處理、移動通信協議等多個方向的綜合設計案例，支持C、MATLAB、 LabView等編程語言/開發環境，能實現多個功能完備的移動通信和無線通信系統，以滿足課程設計、綜合設計、畢業設計等綜合應用環節的教學。

2.產品特點

3.產品組成

TSRP軟件無線電創新平臺硬件由高速數據總線、基帶單元和射頻接口、模擬接口與光接口等部分組成。

基帶單元主芯片為Kintex7系列FPGA XC7K160T，完成對基帶信號進行邏輯及應用的實時處理。

射頻接口主芯片為AD9371，主要完成射頻前端放大、濾波等處理，并完成射頻信號與零中頻數字信號之間的轉換。

模擬接口完成數模/模數轉換，實現與模擬信號的對接；光接口完成光電/電光轉換，實現與光信號的對接。

高速數據總線連接射頻等接口、基帶與千兆網口，使射頻/模擬/數字/光信號能在基帶單元實時處理；還能將這些信號通過千兆網口送到PC機進行高速信號分析、算法仿真與功能實現。

4.產品功能

TSRP軟件無線電創新平臺是一款高性能綜合型軟件無線電平臺，既支持通信原理等課程實驗案例及無線通信系統等綜合設計案例，同時具備較高的射頻指標、基帶處理性能、接口帶寬，能更好地支持先進的無線通信系統開發和驗證。

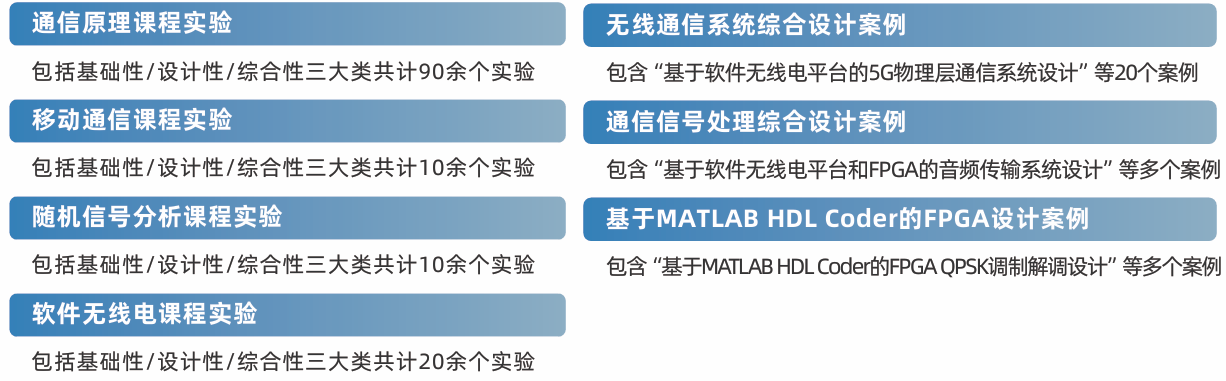

提供的主要資源包括：
